Как починить монитор или телевизор, который включается и сразу гаснет

Устраняем распространённую неполадку своими руками.

Бытует мнение, что починить монитор или телевизор могут только обученные специалисты со специальным оборудованием: слишком сложные в них схемы. В общем случае это действительно так. Но есть одна распространённая неполадка, которую может устранить любой человек с минимальными навыками ремонта техники.

Симптомы неисправности

Неполадка эта проявляется очень характерно: монитор или телевизор включается, на нём может появиться логотип и даже на некоторое время текущее изображение, но проходит 1–5 секунд, и экран выключается.

С вероятностью 90% причина этой неполадки — вышедшие из строя электролитические конденсаторы в блоке питания.

Конечно, можно отнести технику в ремонт. Но эта проблема чаще всего проявляется на телевизорах и мониторах старше 5–7 лет, так что цена ремонта окажется выше нынешней цены самого устройства. Вот и отправляется почти исправный монитор или телевизор на свалку. Хотя починить его можно за полчаса, потратив на ремонт рублей 200.

Осмотрите конденсаторы

В первую очередь надо осмотреть конденсаторы блока питания. Если у монитора или телевизора он встроенный, снимите его крышку и найдите плату блока питания, обычно она расположена ближе всего к сетевому проводу. Если блок питания отдельный, в виде коробочки, надо снять с него крышку и осмотреть конденсаторы внутри него.

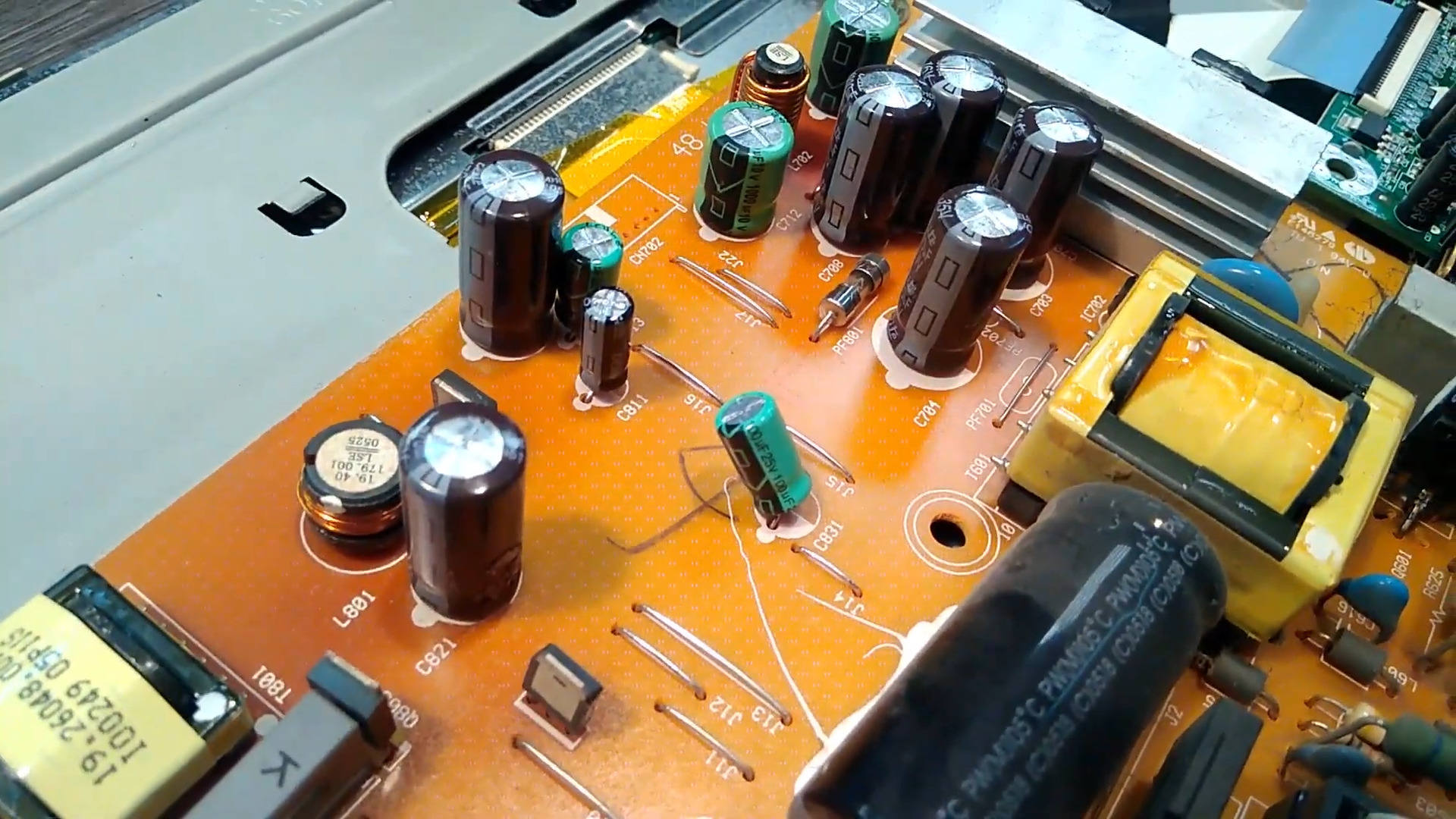

Конденсаторы выглядят как небольшие «бочонки» высотой 2–3 см и диаметром 0,5–1,5 см. «Бочонки» должны быть ровными и чистыми. Если они выглядят хоть чуть-чуть вздувшимися или тем более на них есть потёки тёмной жидкости или трещины, то вы нашли причину поломки.

© Вадим Саитов

Бывает, что конденсатор теряет ёмкость, оставшись внешне совершенно неповреждённым. Тогда убедиться в его неисправности поможет специальный прибор — ESR-метр. Он позволяет проверять конденсаторы прямо на плате, не выпаивая их. Стоит такой прибор 1000–3000 рублей. Пользоваться им достаточно просто — надо приложить его щупы к выводам проверяемого конденсатора, замерить его ESR (эквивалентное последовательное сопротивление) и сравнить его с табличным значением для конденсаторов данной ёмкости. У неисправного элемента ESR будет на порядок выше табличного.

Найдя «виновника» поломки, можно приступать к ремонту.

Если вы никогда не держали в руках паяльник, не переживайте, заменить конденсатор на плате не так сложно, как кажется. Соблюдайте осторожность, работайте без спешки и следуйте приведённой ниже инструкции.

Подготовьте материалы и инструменты

Для замены конденсатора потребуется минимальный ремонтный набор:

• Паяльник — простой электрический на 25–40 Вт. Не берите слишком мощный, он может перегреть плату. Подойдёт простейшая модель за 300–500 рублей.
• Припой — лучше с канифолью внутри, толщиной 0,8–1 мм.
• Паяльный флюс — поможет припою лучше «прилипать» к контактам. Можно обойтись и без него, но с ним будет проще.

Извлеките испорченный конденсатор

Действуйте по инструкции:

1. Отключите телевизор или монитор от сети и подождите не менее 2–5 минут, чтобы конденсаторы разрядились. Снимите заднюю крышку устройства, открутив все винты. Сделайте фото расположения проводов — это поможет при сборке. Снимите плату питания — скорее всего, для этого потребуется вывинтить удерживающие её винты и вынуть из разъёмов шлейфы питания.
2. Если вздулся один-два конденсатора из группы близко расположенных, то лучше заменить всю группу: скорее всего, другие конденсаторы в ней тоже неисправны или близки к выходу из строя. Сфотографируйте требующие замены конденсаторы. Это поможет правильно расположить новые.
3. Подготовьте паяльник. Жало инструмента должно быть чистым — протрите его бумажной салфеткой. Если оно чёрное от нагара, почистите его наждачной шкуркой или просто ножом до чистого металла. Включите паяльник и дайте ему нагреться 3–5 минут.
4. Переверните плату, чтобы видеть контакты снизу. Найдите выводы конденсатора — два металлических «пятнышка» диаметром 1,5–3 мм на обратной стороне платы в том месте, где расположен конденсатор. Прижмите жало паяльника к одному контакту, одновременно слегка покачивая конденсатор с другой стороны платы. Когда припой расплавится, наклоните конденсатор так, чтобы его ножка вышла из отверстия. Повторите то же с другим контактом. Сохраните конденсатор — он вам пригодится в магазине, когда будете покупать новый.

Если замены требуют несколько конденсаторов, убедитесь, что они имеют одинаковые характеристики. На корпусе каждого конденсатора обозначены его номинал и напряжение. Что-то вроде «400V 50μF». Если эти значения на разных конденсаторах разные, вам нужно пометить на плате, где какой находился, например с помощью стикеров.

Установите новый конденсатор

В магазине электронных компонентов купите конденсаторы на замену. Если не ориентируетесь в типах и номиналах конденсаторов, просто покажите продавцу-консультанту выпаянные.

Приступайте к замене:

1. Рассмотрите новый конденсатор и найдите обозначение полярности. Проверьте по сделанному заранее фото, что отрицательный вывод окажется там же, где был на старом конденсаторе. На плате отрицательный вывод обычно отмечен штриховкой, белой заливкой или знаком «-». Очень важно не перепутать полярность!
2. Вставьте ножки нового конденсатора в отверстия. Он может не входить из-за оставшегося на плате припоя. Тогда нужно, удерживая конденсатор полувставленным в отверстия, перевернуть плату и разогреть припой паяльником на обоих контактах. Когда он расплавится, вставьте конденсатор.
3. Если оставшегося на плате припоя недостаточно, нужно его добавить. Нанесите на контакт каплю флюса, поднесите припой к контакту и нагрейте его паяльником до расплавления. Припой должен обтечь ножку и заполнить отверстие. Убедитесь, что на плате не образовалось излишков. Особенно опасны крупные капли, замыкающие несколько контактов или дорожек: они могут вызвать короткое замыкание и ещё более серьёзное повреждение прибора. Будьте осторожны при использовании флюса — это химически активное вещество, способное испортить одежду или мебель и оставить ожоги на коже. Не вдыхайте его испарения — они ядовиты.
4. Откусите лишние концы ножек кусачками или бокорезами. Проверьте, что конденсатор стоит ровно и не шатается. Соберите устройство, подключите шлейфы по фото и закрутите крышку. Включите устройство в сеть. Работает? Поздравляем!

Главное

Замена электролитических конденсаторов блока питания — простая и доступная по цене операция, способная продлить срок службы техники.

Важно выявить и заменить все подозрительные конденсаторы, особенно в устройствах старше 5 лет, убедиться в правильной полярности при установке новых компонентов — не перепутать плюс и минус и провести работу аккуратно, не оставляя излишков припоя и не допуская замыкания нескольких контактов или дорожек.

Если вы уверены, что всё сделали правильно, но устройство всё равно не работает, проблема может быть и не в конденсаторах, придётся всё-таки обратиться к специалистам.
