Как защитить систему отопления в частном доме от замерзания: понятная инструкция
Замерзание системы отопления — один из самых больших страхов владельцев загородных домов. В большинстве случаев эти системы зависимы от электричества, и сбой в энергоснабжении часто оборачивается разрывом труб и дорогостоящим ремонтом всего дома.
В чём проблема

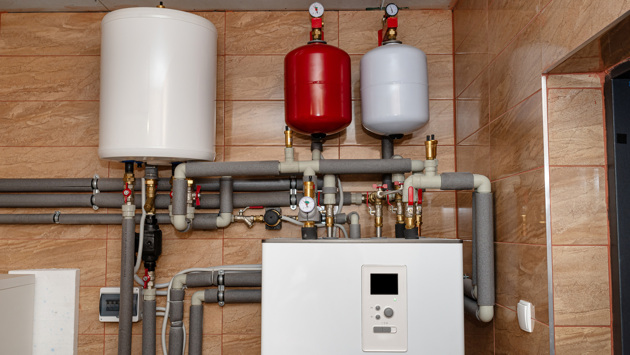

Большинство систем отопления в современных загородных домах энергозависимы. Даже газовым котлам нужно электричество — для работы автоматики. Без электричества котёл выключается, насосы останавливаются, радиаторы постепенно остывают. Если за окном мороз, счёт идёт на часы. Через несколько часов холод пробирается в стены, и вода внутри труб начинает замерзать.
Коварство этого явления в том, что для возникновения критической ситуации вовсе не нужно, чтобы температура в доме опустилась ниже 0 °C. Дома ещё может быть вполне тепло, но на каком-то участке в глубине стены труба уже может промёрзнуть. Даже когда дадут электричество, проблему это не устранит: ледовая «пробка» в трубе не даст циркулировать воде, и система отопления продолжит замерзать дальше.
Лёд в трубах — это ещё полбеды. Он имеет свойство расширяться, и возникающее при этом давление запросто рвёт металл котлов и радиаторов отопления. Могут лопнуть и проложенные в стенах или полах трубы. А после прогрева дома лёд растает и потечёт наружу. Неудивительно, что замерзание системы отопления — один из самых больших страхов владельцев загородных домов.
«Восстановить повредившуюся от мороза систему отопления зачастую практически невозможно — проще сделать новую. И обходится она дороже старой, потому что нужно вскрывать стены и полы, а затем восстанавливать отделку. Поэтому так важно предусмотреть защиту от мороза».
Ильдар Ахтямовведущий инженер строительной компании «Атриум»
Что делать
Чтобы энергозависимый котёл мог продолжать работу без электричества, ему нужен резервный источник питания. Тут есть два варианта: источник бесперебойного питания (ИБП) и генератор.
ИБП — это просто большой аккумулятор с электронной системой, преобразующей постоянный ток аккумулятора в переменный на 230 В, нужный котлу и насосам. ИБП всегда подключён к котлу. При пропадании сетевого электричества котёл переходит на работу от аккумулятора ИБП автоматически. Просто и удобно, но есть один минус: ёмкость аккумуляторов ограниченна. Через какое-то время они разрядятся, и котёл выключится. Так что ИБП не даёт гарантии незамерзания, он даёт только отсрочку момента, когда всё станет плохо. С другой стороны, отключения электричества редко бывают продолжительными: обычно не более часа, иногда — часа 3–4. На такое время ёмкости аккумулятора вполне хватит. Но никто не может гарантировать, что на подстанции не случится какая-нибудь серьёзная авария, которая оставит ваш дом без электричества на сутки или больше. И вот тогда «бесперебойник» уже не поможет.

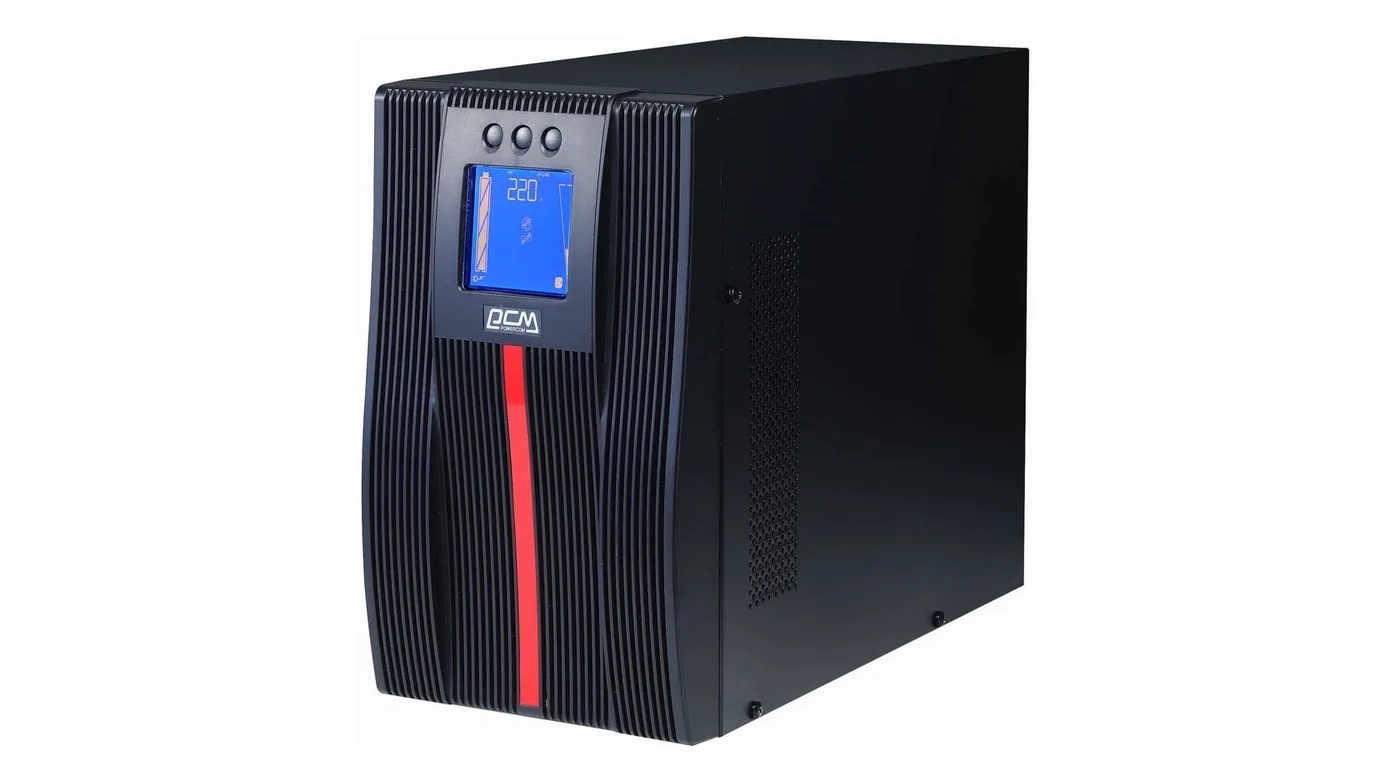

Источник бесперебойного питания (ИБП)
Генератор — это устройство, способное вырабатывать электричество из топлива: бензина, дизеля или газа. Вы заливаете топливо, запускаете двигатель, который крутит ось генератора, на выходе появляется электричество. И пока у вас есть топливо, он будет работать хоть неделю. Выглядит так, что этот вариант предпочтительнее предыдущего, но и тут есть тонкости: чтобы генератор дал электричество, его нужно запустить. А если вас нет дома? Бывают модели с блоком АВР (автоматического ввода резерва), умеющие самостоятельно запускаться при пропадании электричества, но стоят они дорого. Хотя и не дороже новой системы отопления.
Оптимальное решение: использовать оба приспособления сразу. Подключить котёл через ИБП, который недолго поддержит работу системы отопления при пропадании электричества, и, если свет не дадут через несколько часов, вы успеете приехать и запустить генератор.
«Резервное питание нужно не только котлу, но и циркуляционным насосам, гоняющим воду по трубам. И им даже важнее — котёл можно отогреть и запустить, его можно оперативно поменять. А вот замёрзший из-за остановившейся циркуляции контур отопления — это приговор», — говорит эксперт.
Как подобрать ИБП и генератор для отопления
Первое, на что нужно смотреть, — мощность. Выходная мощность как ИБП, так и генератора должна быть на 20–30% выше суммарной потребляемой мощности котла и всех циркуляционных насосов. Например, ваш котёл потребляет 150 Вт, плюс стоит три циркуляционных насоса: один на 200 Вт и два на 70 Вт. Тогда суммарная потребляемая мощность будет 150 + 200 + 70 + 70 = 490 Вт. Генератор в таком случае подойдёт практически любой: даже самые слабые имеют мощность около 1 кВт. А вот ИБП нужно подобрать с эффективной выходной мощностью 600–650 Вт.
При выборе ИБП нужно подумать и о ёмкости аккумуляторов. Специализированные ИБП для котлов обычно своих аккумуляторов не имеют, к ним нужно подключать автомобильные. Одного аккумулятора на 60 А∙ч хватит, чтобы поддержать работу системы отопления с потребляемой мощностью 500 Вт примерно в течение часа. Если потребляемая мощность меньше, то и время будет, соответственно, больше. Например, для системы с потреблением 100 Вт того же аккумулятора хватит на пять часов. Если, наоборот, потребляемая мощность больше или вам нужно увеличить время работы от аккумулятора, то ёмкость нужна больше. Обычно в этом случае ставится несколько аккумуляторов.

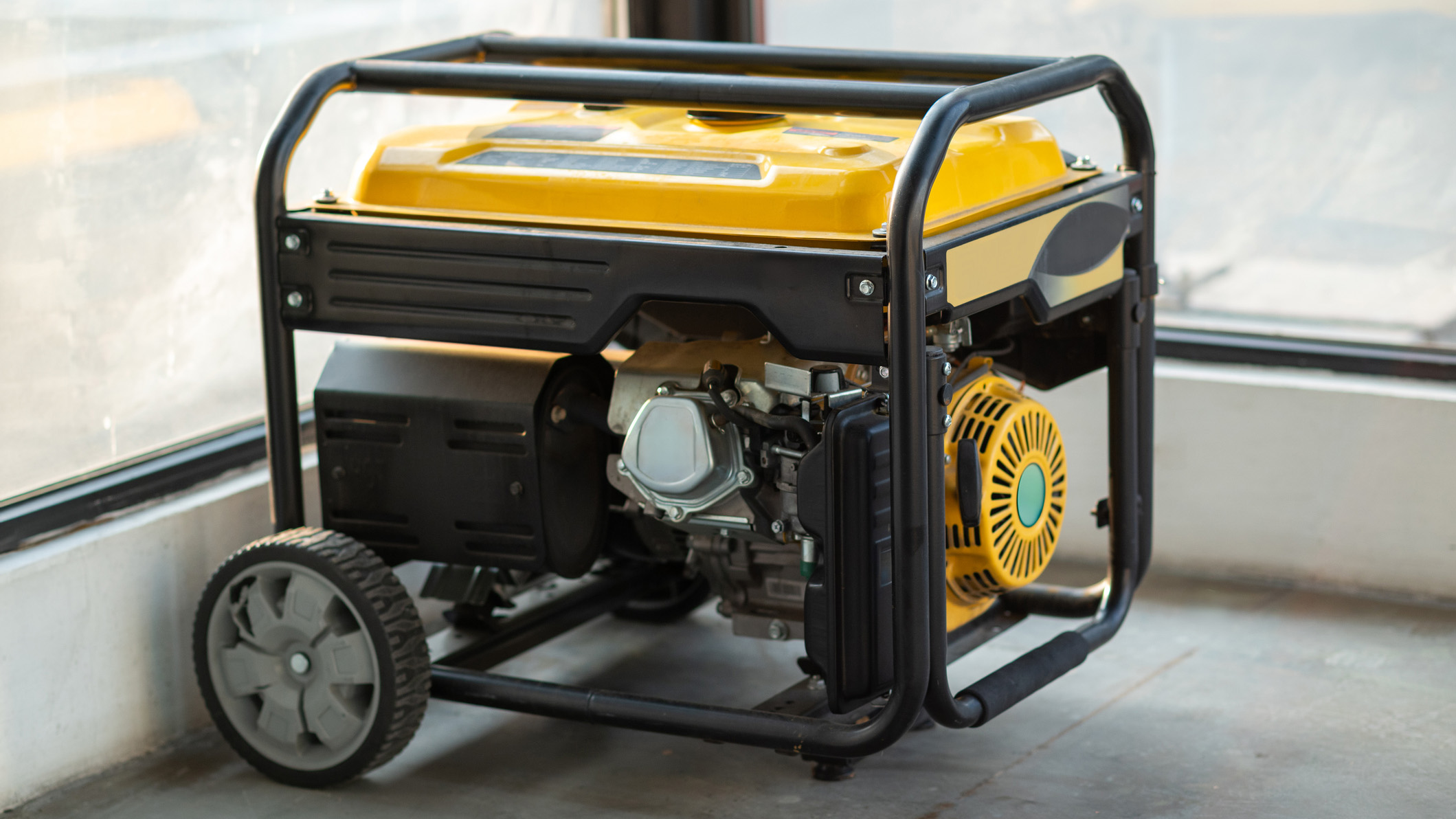

Электрогенератор
Зачем нужен ИБП и как найти подходящий
Важный момент в выборе генератора — качество тока. Многие котлы к нему очень чувствительны. А вот дешёвые генераторы часто нужного качества тока не обеспечивают. Котлы с электронной начинкой на это реагируют плохо: могут зависнуть, выключиться или выдать ошибку. Поэтому для отопления лучше брать инверторный генератор. Его электроника выдаёт такое же питание, как от сети.
Как всё подключить
Просто купить и включить тут не получится. К ИБП нужно подключить аккумулятор, а с генератором всё ещё сложнее.
Если аккумулятор один, подключите его к ИБП в соответствии со схемой, приведённой в инструкции к прибору. Провода для подключения обычно идут в комплекте. Если аккумуляторов несколько, их нужно соединить параллельно. Будьте осторожны при подключении нескольких аккумуляторов. Их неправильное соединение может привести к поломке ИБП и котла и даже к пожару. После подключения аккумулятора включите ИБП в сеть, убедитесь, что он работает, и потом подключайте к нему котёл с насосами.
Генератор нельзя подключать напрямую к домашней сети. Часто генератор используется для поддержания работы не только отопительной системы, но и всей домашней сети. Но в этом случае перед запуском генератора нужно обязательно отключить дом от внешней электросети. Иначе вы сожжёте генератор, попытавшись запитать от него весь посёлок, и можете причинить вред электрикам, работающим на линии.

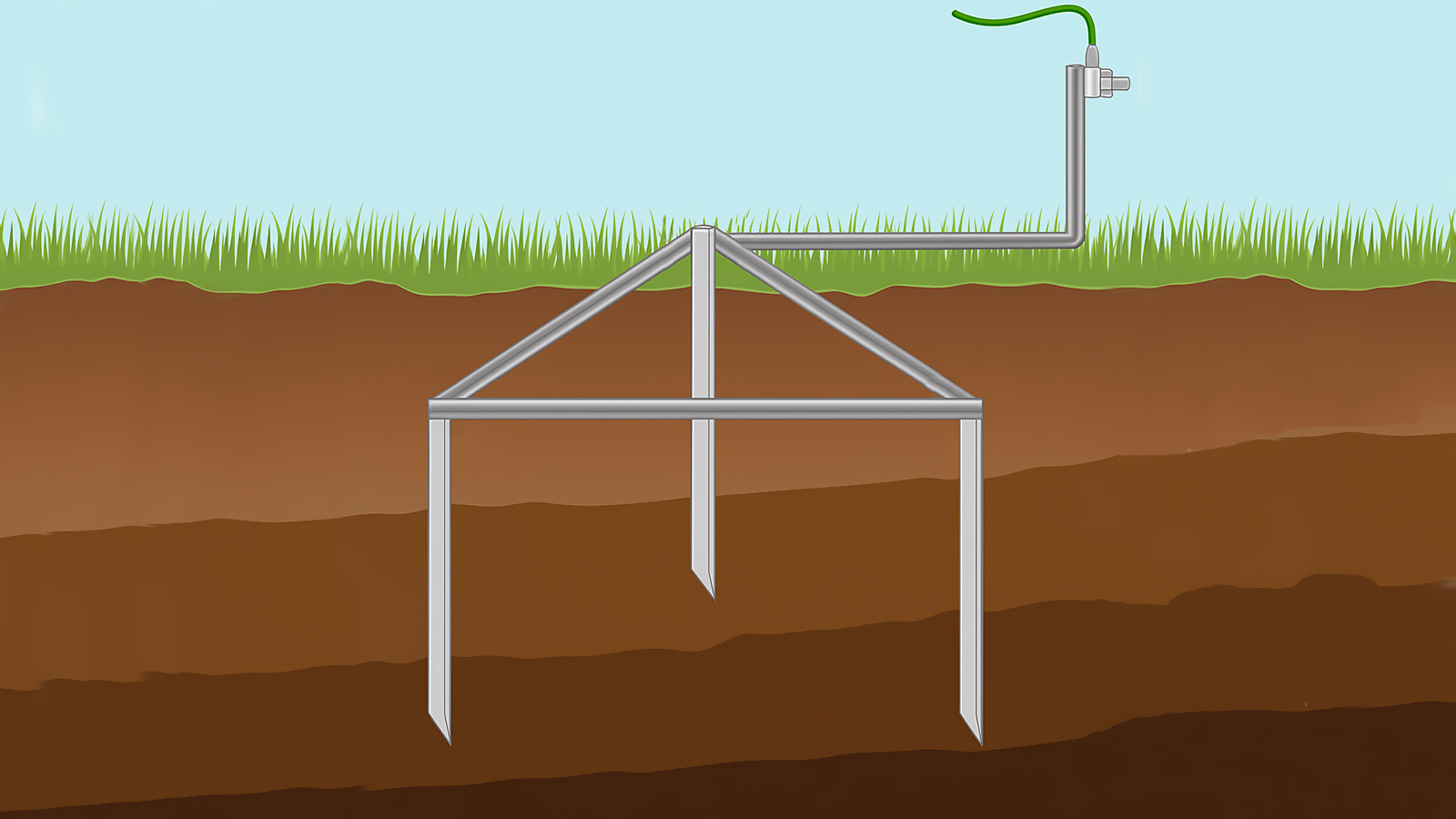

Часто котлы не запускаются при подключении к генератору из-за фазозависимости. Многие генераторы дают на выходе по 110 В в противофазе на каждой клемме. А котёл ждёт ноль на одной клемме и 230 В — на другой. Чтобы решить эту проблему, надо заземлить любую клемму генератора. Но нужно быть уверенным, что вы подключили её именно к «земле». Надёжнее всего для этого сделать отдельный контур заземления: забить в землю три уголка длиной 2,5–3 м и соединить их уголками-перемычками с помощью сварки.
«Если подключение системы резервного электропитания на каком-то этапе вызывает хоть малейшие сомнения, не надо рисковать. Цена ошибки слишком велика. Лучше вызвать специалистов», — советует Ильдар Ахтямов.
Главное
Газовый котёл и циркуляционные насосы без электричества не работают — достаточно 4–6 часов простоя, чтобы вода в трубах начала превращаться в лёд.
Чтобы этого не случилось, системе нужна подстраховка — источник бесперебойного питания, который даст несколько часов тепла, и генератор, способный поддерживать работу котла и насосов столько, сколько потребуется.
Нужно только правильно подобрать мощность, обеспечить качественное питание и грамотно подключить оборудование, чтобы не навредить технике и людям.
